產品簡介

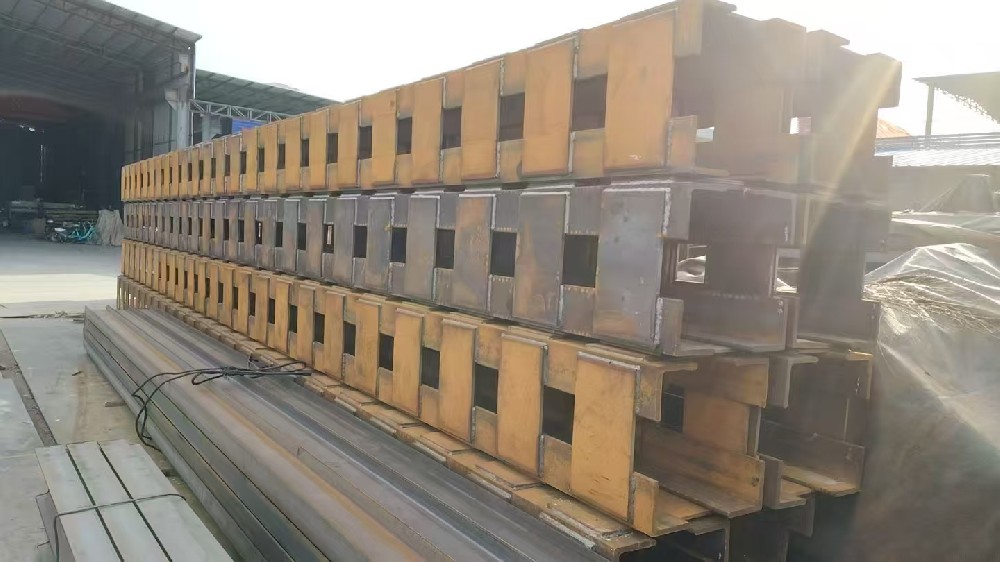

格構柱是一種由 ** 肢件（型鋼或鋼板）和綴材（綴條或綴板）** 組成的鋼結構壓彎構件，通過將材料向遠離慣性軸的位置布置，在保證軸向承載力的同時大幅提升抗彎性能，兼具節省鋼材、自重輕的特點。其典型外觀為多根型鋼（如角鋼、工字鋼、槽鋼）通過綴板 / 綴條焊接成帶規則矩形空洞的柱狀結構，常用于需要高抗彎剛度的工程場景。

主要用途

1. 建筑結構領域：作為廠房框架柱、獨立柱，或高層、大跨度建筑的支撐柱，承受豎向壓力和水平彎矩；

2. 基坑工程領域：用作基坑支護體系的鋼支撐立柱（如鉆孔灌注樁 + 格構柱組合），支撐混凝土或鋼支撐，防止基坑變形；

3. 起重設備領域：作為塔吊、施工電梯的基礎立柱，通過 “混凝土灌注樁 + 格構柱 + 混凝土承臺” 形式傳遞豎向荷載與水平力；

4. 臨時結構領域：用于橋梁施工臨時支墩、鋼結構施工胎架等，提供穩定的豎向支撐。

規格參數（通用范圍，具體需按工程設計）

1. 截面尺寸：常見外包尺寸為 400×400mm、440×440mm、500×500mm、600×600mm、800×800mm 等，也可定制**尺寸（如 700×700mm、750×750mm）；

2. 肢件材質與規格：

• 材質：Q235B、Q355B 等低碳鋼；

• 形式：多采用等邊角鋼（如 4L140×14、4L160×12）、槽鋼（如 40C 槽鋼）或工字鋼，也可采用圓管（如 3 肢圓管）；

3. 綴材參數：

• 綴板：采用鋼板（如 - 500×300×12、-420×300×12），間距通常為 600mm（中心距），材質同肢件；

• 綴條：采用角鋼或扁鋼，與肢件焊接形成桁架式綴材；

4. 長度與安裝：單根長度通常 3～20m（如嵌入灌注樁 3m、總高 21.82m），垂直度誤差≤0.5H/100（H 為柱總長度）且≤35mm；

5. 焊接要求：綴板與肢件采用角焊縫圍焊，焊縫高度≥12mm，焊條用 E43 系列（Q235B 材質），焊縫質量三級及以上。
